HAPTION Virtuose 6D RV力反饋設備
Virtuose 6D RV為一款具有大工作空間并在所有6自由度上提供力反饋的觸覺設備，設計專用于虛擬現實環境，特別適合于大型虛擬物體的處理。

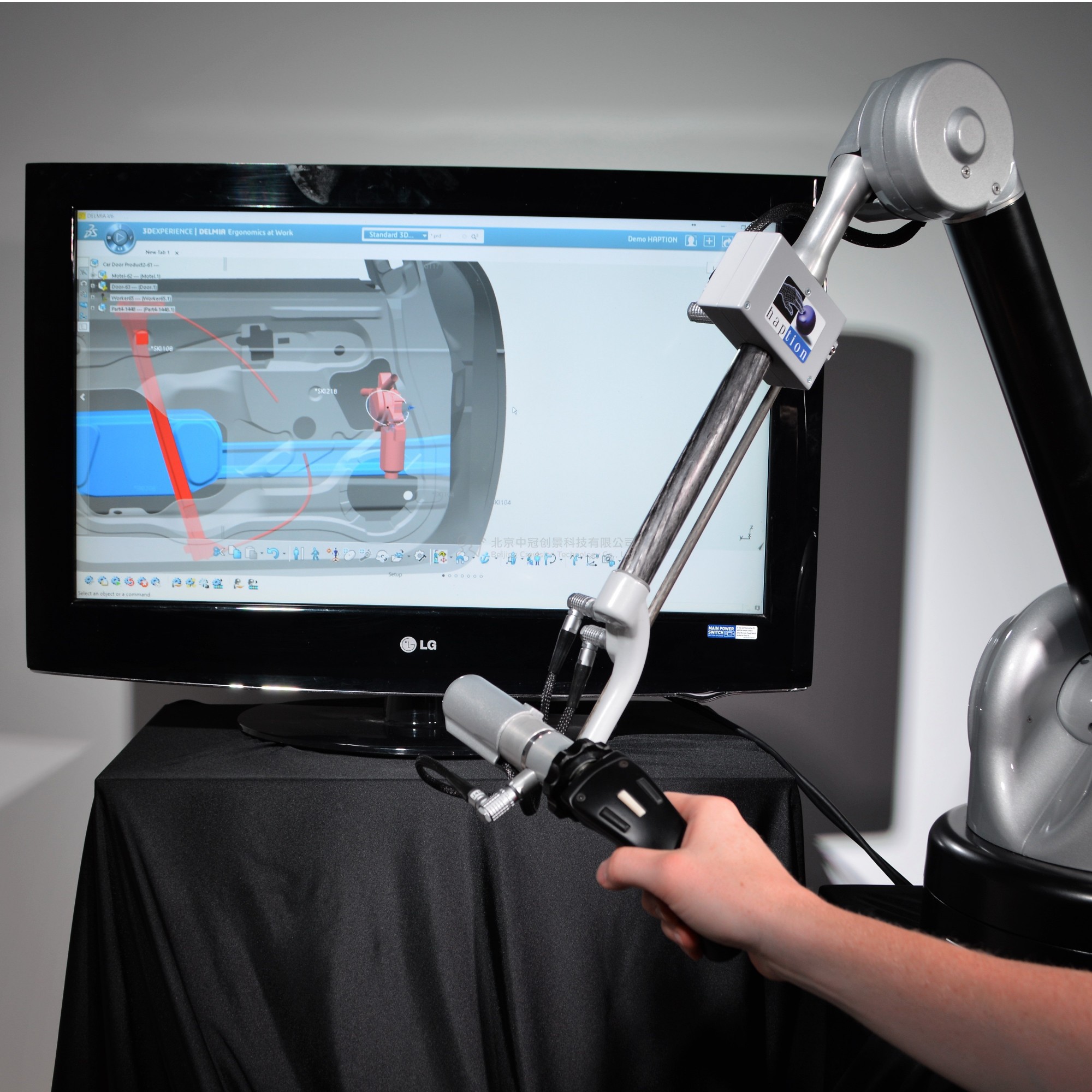

6D虛擬化與Haption軟件產品組合兼容，使用戶可以直接在CAD軟件中使用Virtuose 6D RV來創建部件仿真和三維開發平臺，以創建身臨其境的體驗。
歸功于其大工作空間和高性能，該款設備與CAD數字化模型實現了一個成規模的互動。
主要應用領域包括：
? 人體工程學研究
? 可及性研究

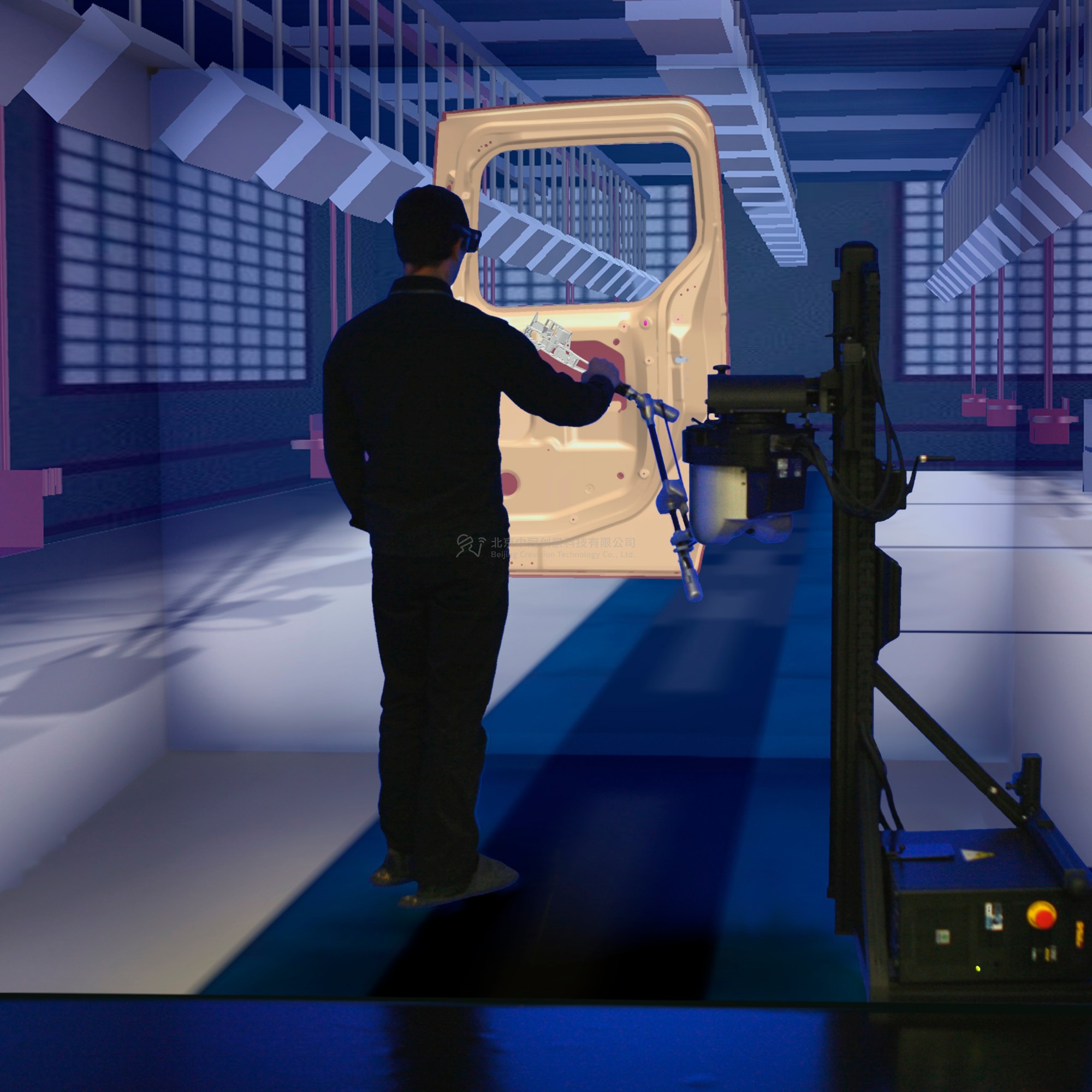

? 裝配仿真
? 項目審查
技術特點
Virtuose 6D RV是當下市場中唯一的一款力反饋系統，提供如下特點：
? 所有6自由度上的力反饋（ 3個平移和3個旋轉）
? 操作工作空間對應于一個人體手臂的動作
? 構成臂的分段長度：450毫米
? 超大力度為35N（ 10 N連續），即提供足夠高度模擬重物操作
? 超大旋轉扭矩為3Nm （1 Nm持續），即提供足夠高度用于大型虛擬對象的兩手處理
? 設備自身重量的精確靜態補償
? 模塊化末端效應器配備程控開關
? 夾持工具配備接近傳感器，連接至一項“dead-man”功能：只要用戶未在手中持有夾持工具，或者當用戶松開手中的 夾持工具時，電機將關閉，不會發生任何主動活動
? 重量減輕，可不使用特定設備實現運輸
? 主操作系統提供開發工具包（API）
? 證明與目前市場上的主流應用軟件具有兼容性，可使用專用插件：VortexTM、HavokTM、ODE、VirtoolsTM、CatiaTM V5、DelmiaTM V5、ICIDO VDP、SenseGraphics、OpenMask等
? 兼容跟蹤系統，如ART、Vicon、Motion Analysis
設備工作區

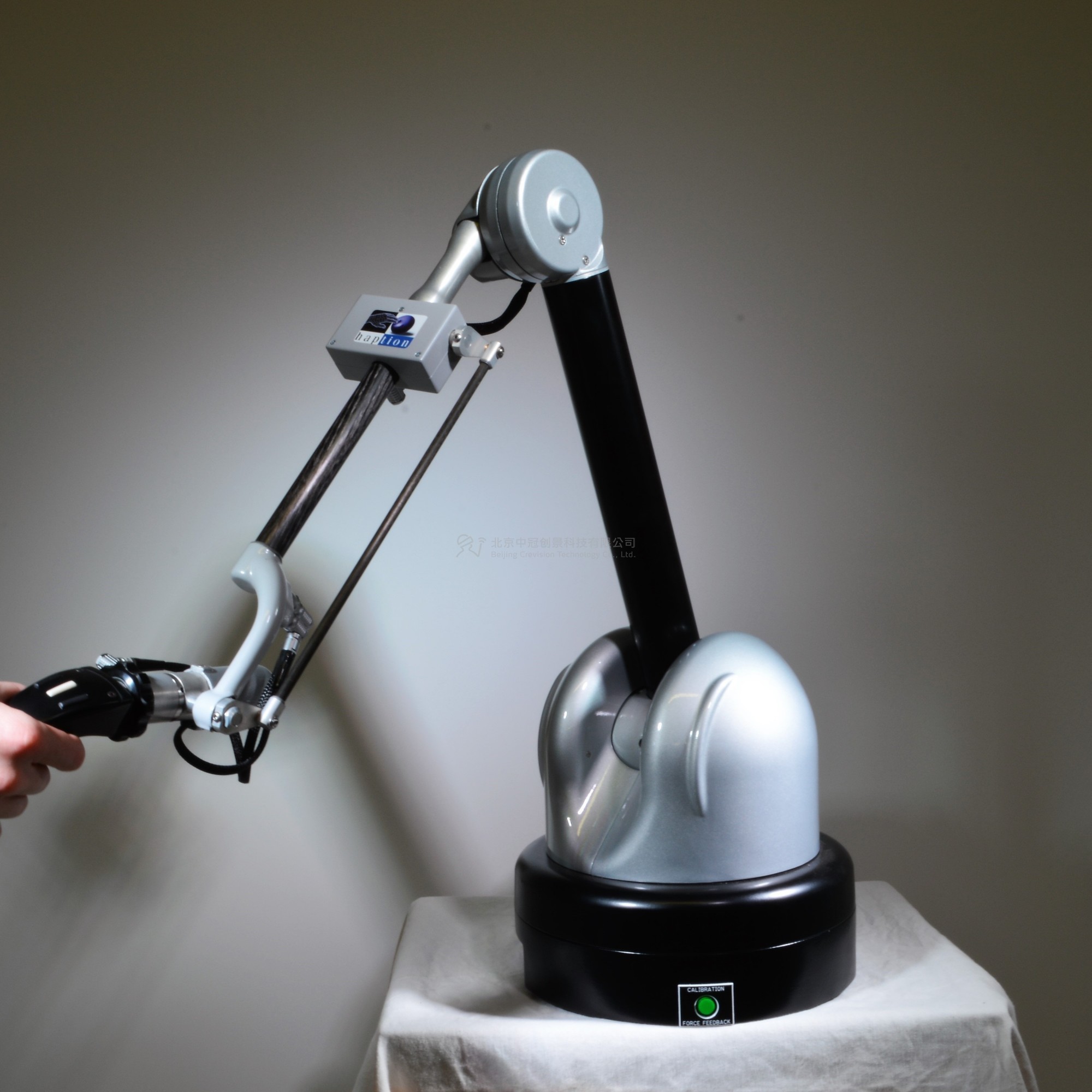

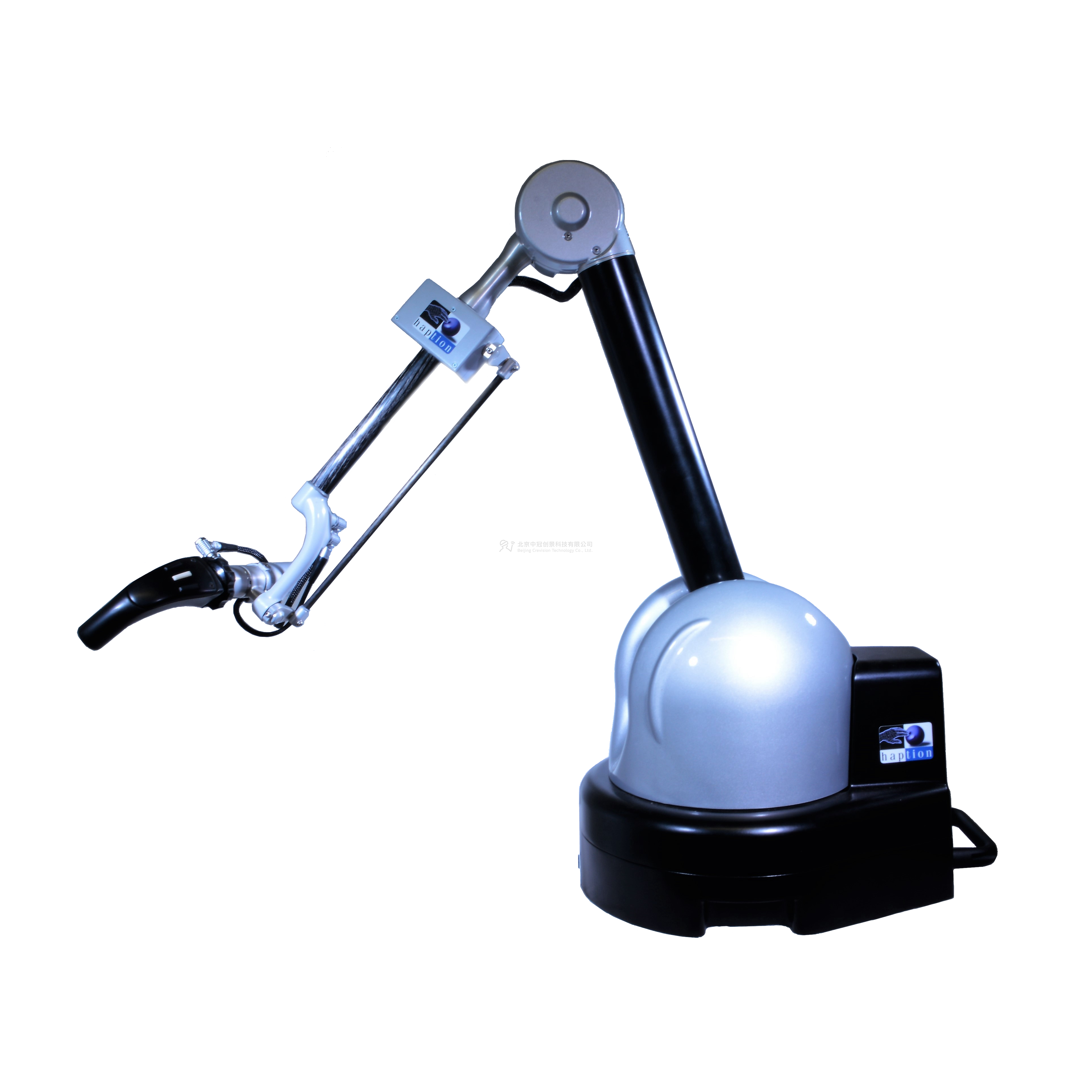

Virtuose 6D RV由兩個主要的鉸接段組成，固定在一個旋轉底座上。第二段末端與一個鉸接腕相連，可繞三個交叉軸轉動。由此，觸覺接口是一個6自由度的移動設備，在所有方向上提供力反饋。VIRTUOSE 6D提供足夠大工作區包含一個45厘米大小的立方體。位置分辨率為6x10-3 mm。
詳細規范
| N°de l’articulation | Débattement en ° | Couple articulaire continu en N.m | Couple articulaire crête en N.m |
| Axe1 | 79 | 5 | 15 |
| Axe2 | 100 | 3.1 | 9.3 |
| Axe3 | 100 | 3.1 | 9.3 |
| Axe4 | 215 | 0.79 | 2.37 |
| Axe5 | 111 | 0.79 | 2.37 |
| Axe6 | 162 | 0.79 | 2.37 |
模塊化

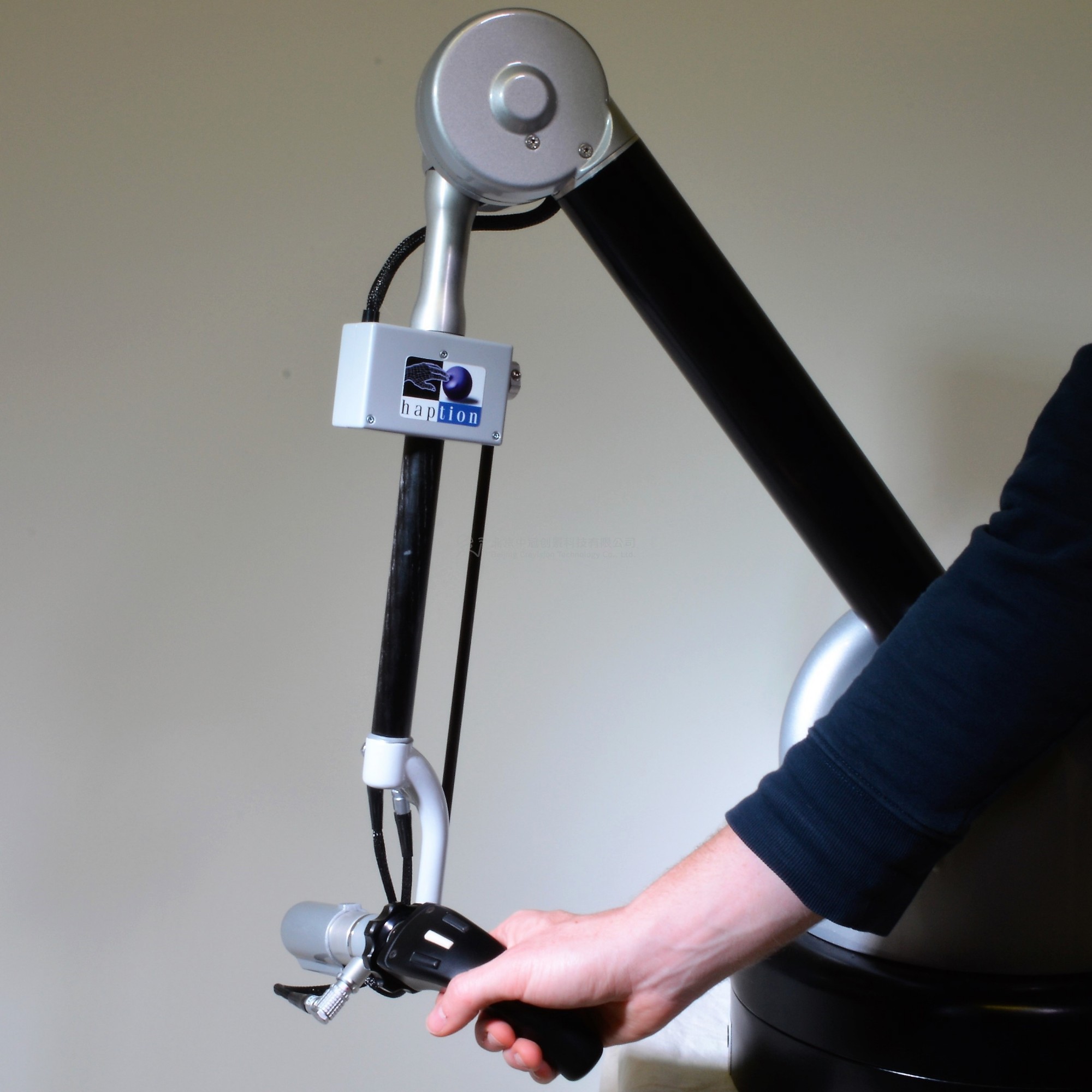

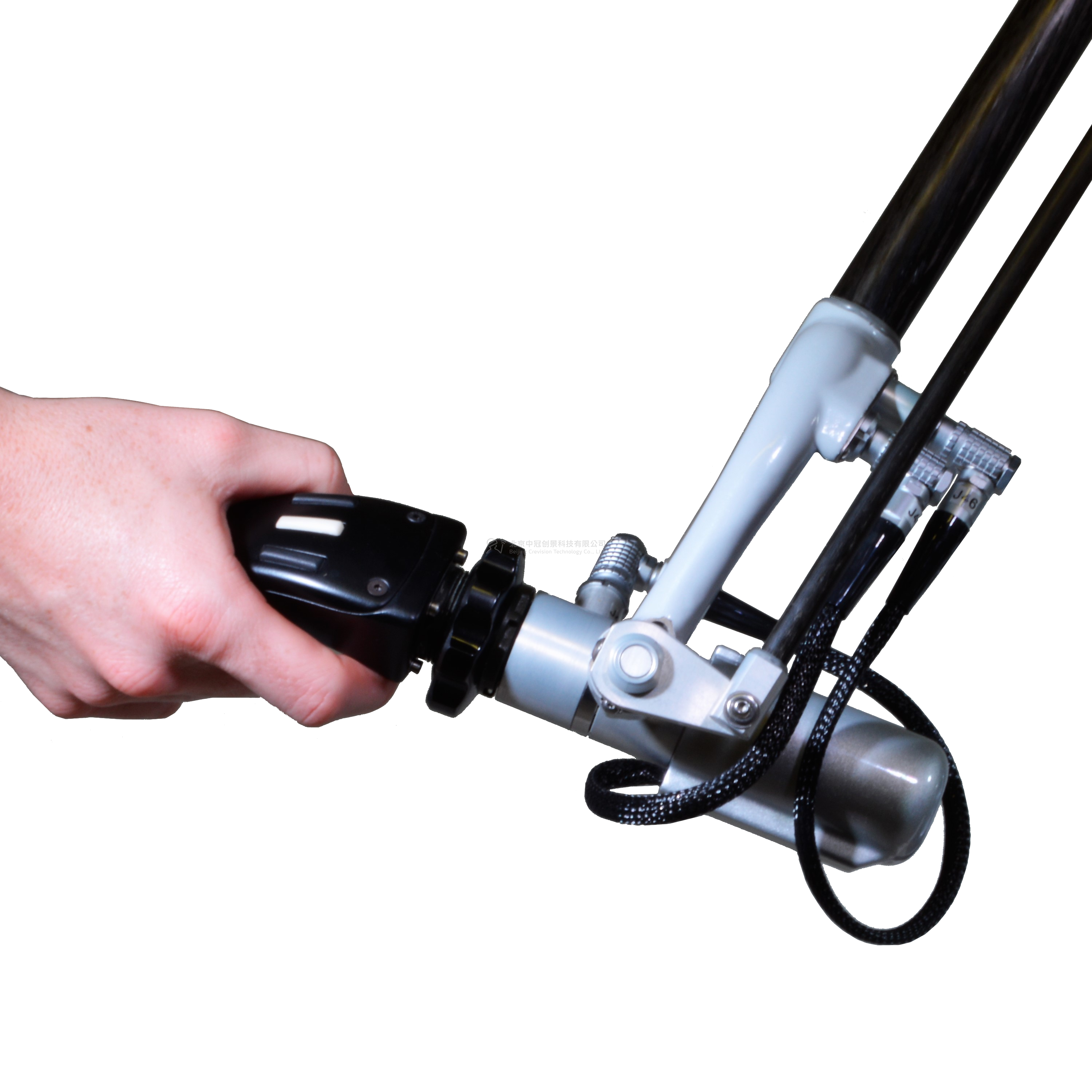

用戶使用位于頂端的夾持器或手柄（稱為“效應器”）持有觸覺裝置。末端效應器容易拆卸和更換，因而可以頻繁更換工具，以實現定制應用并加強沉浸感覺。夾持工具配備有3個按鈕。其中一個按鈕鍵專為補償功能設計。其他按鈕狀態可使用VIRTUOSE API訪問。
應用范圍
適用于虛擬現實、項目審查、人機工程學分析、功能測試、裝配/拆卸、工作環境仿真、操作人員培訓、醫療培訓、遠程外科手術等諸多領域。
技術特征
? 所有6自由度上的力反饋（ 3個平移和3個旋轉）
? 操作工作空間對應于一個人體手臂的動作
? 構成臂的分段長度：450毫米
? 超大力度為35N（ 10 N連續），即提供足夠高度模擬重物操作
? 超大旋轉扭矩為3Nm （1 Nm持續），即提供足夠高度用于大型虛擬對象的兩手處理
? 設備自身重量的精確靜態補償
? 模塊化末端效應器配備程控開關
? 夾持工具配備接近傳感器，連接至一項“dead-man”功能：只要用戶未在手中持有夾持工具，或者當用戶松開手中的 夾持工具時，電機將關閉，不會發生任何主動活動
? 重量減輕，可不使用特定設備實現運輸
? 主操作系統提供開發工具包（API）
? 證明與目前市場上的主流應用軟件具有兼容性，可使用專用插件：VortexTM、HavokTM、ODE、VirtoolsTM、CatiaTM V5、DelmiaTM V5、ICIDO VDP、SenseGraphics、OpenMask等
?兼容跟蹤系統，如ART、Vicon、Motion Analysis
