MTw是一款小型的高精度無線慣性三維運動跟蹤器，MTw為動態三維運動測量系統設立了全新標準 – 是Xsens公司十余年慣性傳感器技術領域經驗的結晶。該產品采用Xsens®獨特的Awinda™射頻協議，可在多個MTw跟蹤器之間實現精確的時間同步（誤差≤10微秒）。事實上，MTw時間同步的精確程度已經可以和Xsens的有線測量系統相媲美。 &
Movella Xsens MTw Awinda 慣性位置跟蹤器

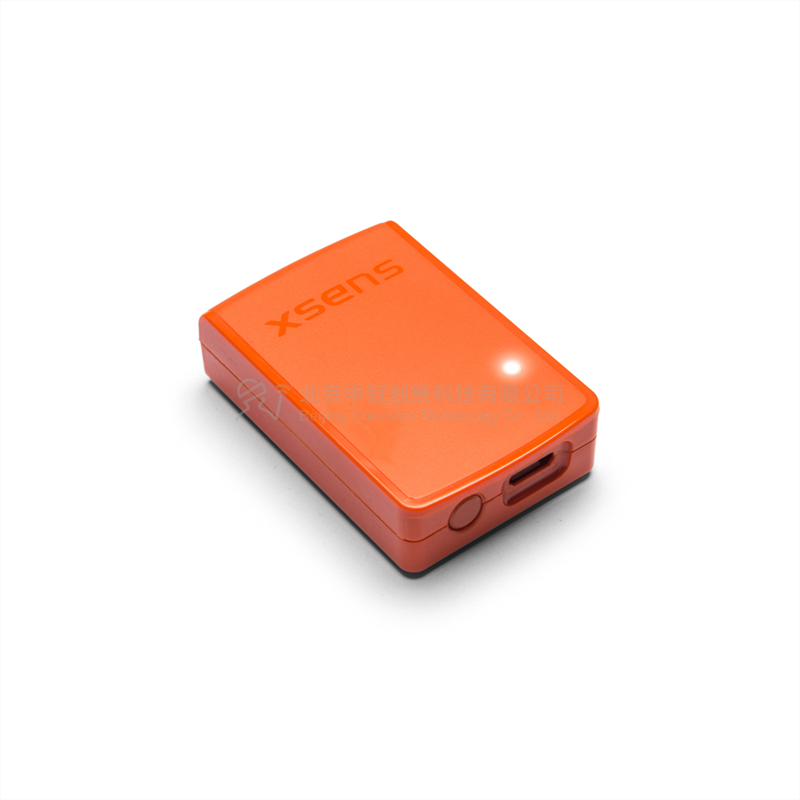

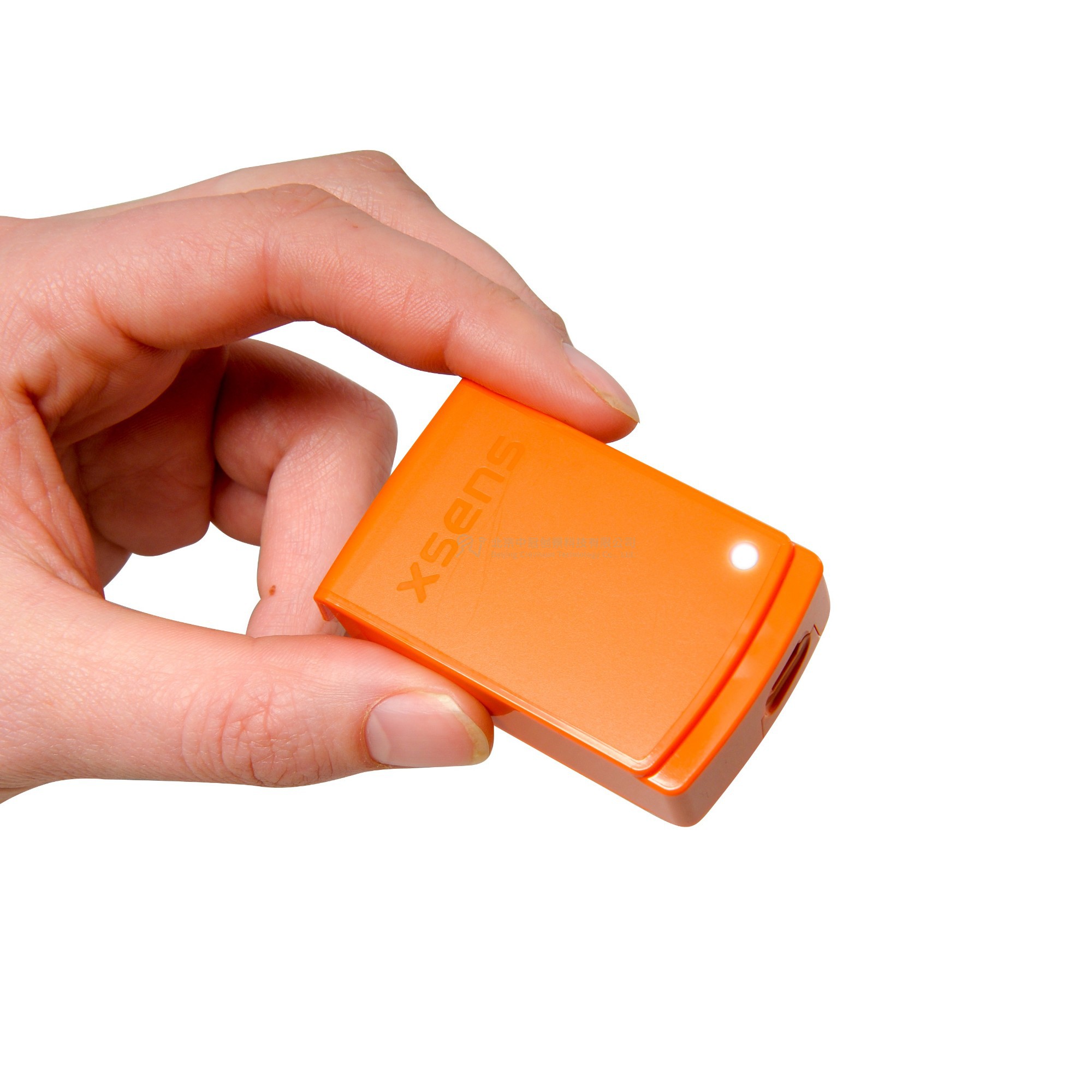

MTw Awinda
Awinda無線電協議可確保無線身體區域網絡中每個MTw之間10μs內精確的時間同步，這對于精確的關節角度測量至關重要。
MTw Awinda的一些主要特點：
1、使用擴展API，易于集成。
2、提供高度精確的無漂移3D方位數據。
3、搭配Awinda專利協議，將多個MTw之間的數據時間同步限制在10μs內。
4、全球24/7技術支持。
系統整合
Movella Xsens MT軟件套件與MTw的集成非常簡單。MT軟件套件是一個易于使用的API，擁有COM、C和C++接口與Windows和Linux接口。
應用
MTw Awinda可用于多種情況和不同目的：
工效學
工作場所人機工程學，虛擬驗證
健康和安全
治療、康復、預防、行人導航
運動
傷害預防、表現評估
虛擬現實
訓練和模擬、頭部跟蹤、游戲
人機交互
機器人科學
軟件
MTw Awinda包括MT軟件套件，其中包含：
MT管理器軟件
擁有易于使用的用戶界面，支持實時查看3D方向和傳感器數據，記錄從MTw通過Awinda站流出的數據，并導出為ASCII文件以供進一步分析。
軟件開發工具包
SDK提供了對MTw運動跟蹤器輸出的直接和實時訪問，支持用戶在自己的應用中配置和輕松集成MTw。
它包括各種系統的驅動程序、文檔、和各種其他有用的工具。使用完全用C代碼編寫的Xsens設備API（XDA），使得通信更加簡易。MT SDK包含一下開發工具：
1、C++包。
2、C++，C#和Matlab案例。
3、支持的操作系統：Windows和Linux。
4、DLL用于32位和64位系統。
5、關于MTw、XBus協議和SDK的大量文檔（PDF和HTML）。

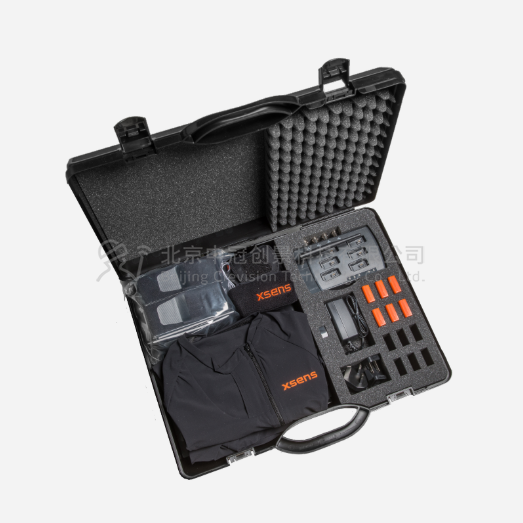

MTw Awinda研究包
MTw Awinda研究包是一個完整的測量3D人體運動學的研究解決方案，包含：
6個MTw Awinda無線3自由度運動跟蹤器

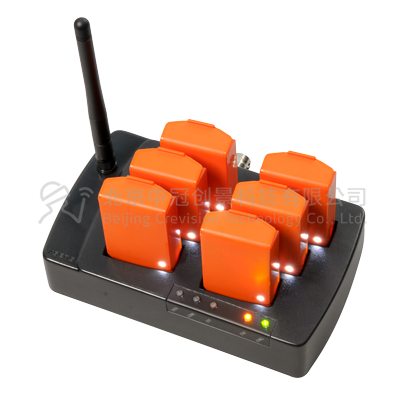

1個Awinda記錄和擴展站
1個Awinda接收加密狗
1套Awinda全身綁帶套件
1套MTw軟件開發套件
1個MTw Awinda DK手提箱
技術參數
| 技術參數 | Xsens MTw Awinda 慣性位置跟蹤器 |

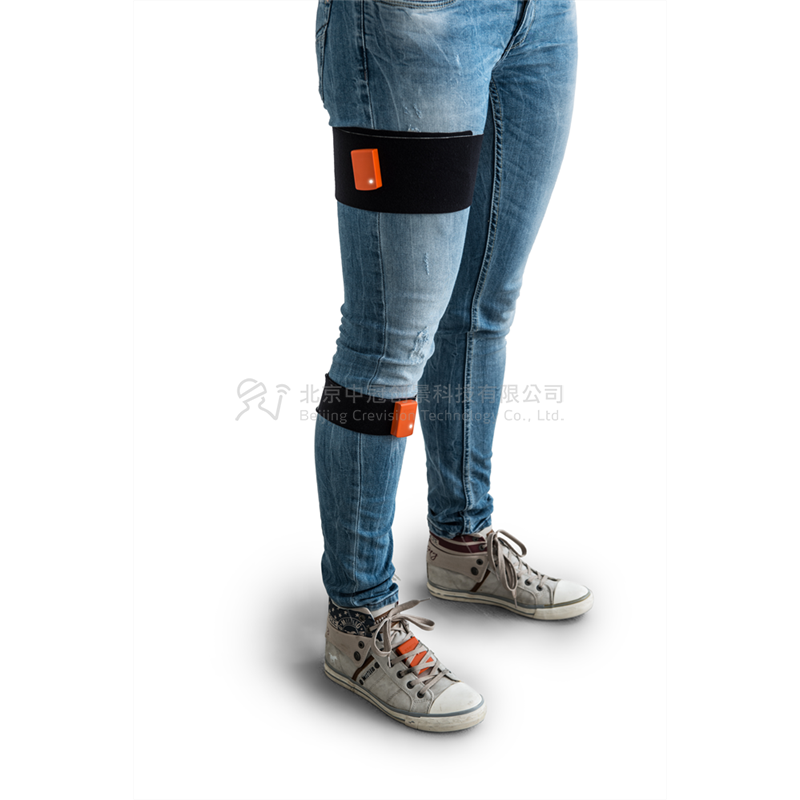

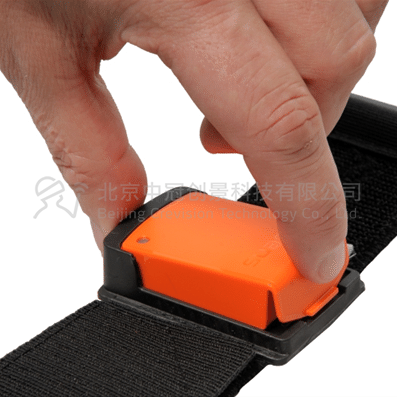

| 跟蹤器安裝： | Velcro綁帶 |
| 延遲： | 30毫秒 |
| 電池使用時間（持續使用）： | 12小時 |
| 緩沖時間（重新傳輸）： | 10秒 |
| 使用溫度： | 0-50攝氏度 |
| MTw運動追蹤器的物理性質 | |

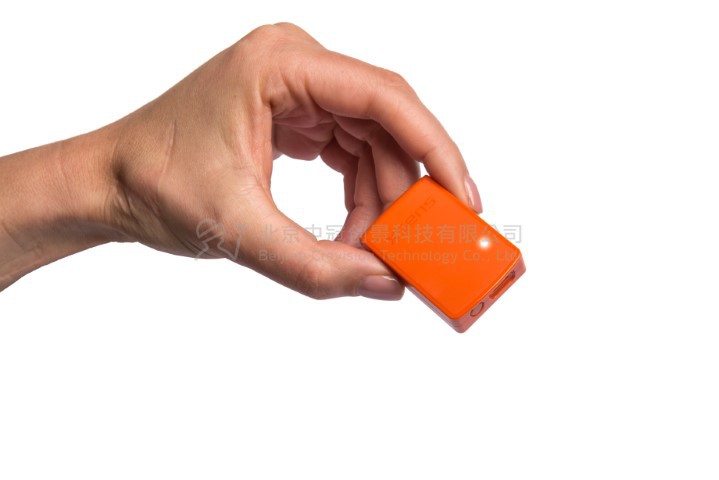

| 重量： | 16克 |
| 尺寸： | 50.6 × 30 × 13毫米 |
| 運動追蹤器定位性能 | |
| 靜態精度（滾動/俯仰）： | 0.5度 RMS |
| 靜態精度（方向）： | 1度 RMS |
| 動態精度（滾動/俯仰）: | 0.75度 RMS |
| 動態精度（方向）： | 1.5度 RMS |
| Awinda站的無線通信范圍（典型值） | |
| 戶外： | 50米（Awinda站）、20米（Awinda加密狗） |
| 室內： | 20米（Awinda站）、10米（Awinda加密狗） |
| 無線協議： | 獲得專利的Awinda協議 |
| 更新率 | |
| MTw內部采樣率： | 1000赫茲 |
| MTw最大更新率取決使用的MTw的數量，例如： | 1-5個MTw 120赫茲 6-9個MTw 100赫茲 10個MTw 80赫茲 11-20個MTw 60赫茲 |
| 輸出數據： | 3D定位（歐拉，四元數，旋轉矩陣） 3D加速 3D周轉率 3D地球磁場 靜電壓力 |
| 追蹤器組件方向： | 3軸 |
| 全規格： | ±2000度/秒 | ±160米/秒2 | ±1.9高斯 |
