一、項目說明

通過Patchwork3D的軟件二次開發設計，建立快速客艙空間設計系統，該系統可以實現二維圖紙與三維數模之間快速有效的自動轉換與布局，對客艙部局設計方案進行快速驗證，能夠全面衡量客艙設計，同時該項技術讓二維與三維圖紙產生關聯性，實現全自動化的布局布置，快速生成工程可用的圖紙。從二維圖紙生成的三維效果圖結合虛擬現實系統可以讓設計人員直觀的觀察到設計結果，讓開發人員對設計是否存在問題進行有效直觀的判斷，為今后向開發客艙部局提供一個較好的平臺。

二、建設內容

通過本項目的建設及實施，最終需要實現以下目標：該項目將以快速客艙空間配

置系統概念來進行。

1. 設計和配置的二維和三維數據，僅需一個數字樣機就可以確保飛機的客艙配置一次到位；

2. 在飛機制造之前，盡早進行盡可能多的設計工作；

3. 在項目間極大程度地重用設計元素，以提升生產效率，縮短產品開發周期；

4. 提供設計和要求發展變化的全方位可視性，避免進度延誤或成本超支；

5. 通過確保建造、運營和停工流程完全符合法規和安全性要求；

6. 優化制造、運營和維護流程，消除不必要的步驟，盡量縮短周期時間。

7. 1.3.2應用目的

8. 快速客艙空間配置系統的應用目的如下：

9. 數字原型取代實體原型-取代昂貴耗時實體模型以加速產品設計流程降低人力成本；

10. 可回溯性+多重版本可行性-可以迅速反復檢視達到產品優化設計；

11. 導入物理行為-通過虛擬模擬互動可在較短時間內完成產品測試；

12. 數字?jǐn)?shù)據的可移植性-通過網絡或便攜式媒介達到整合跨部門協同設計的功能。

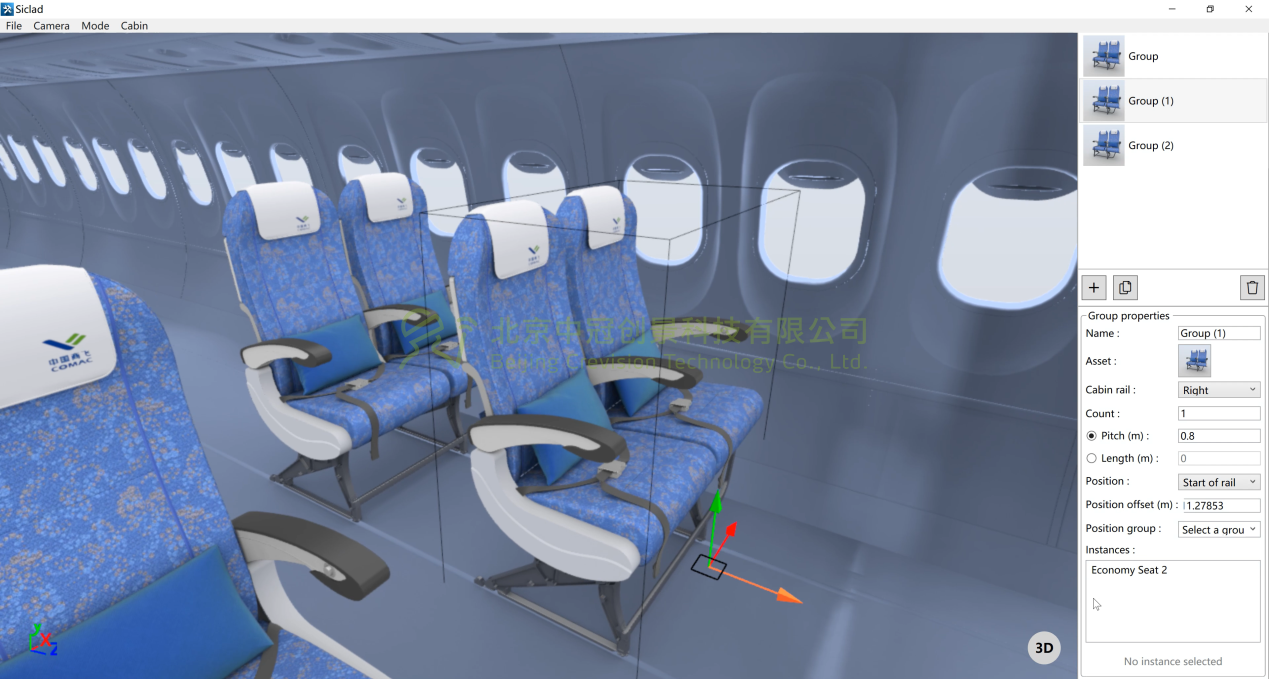

案例圖片

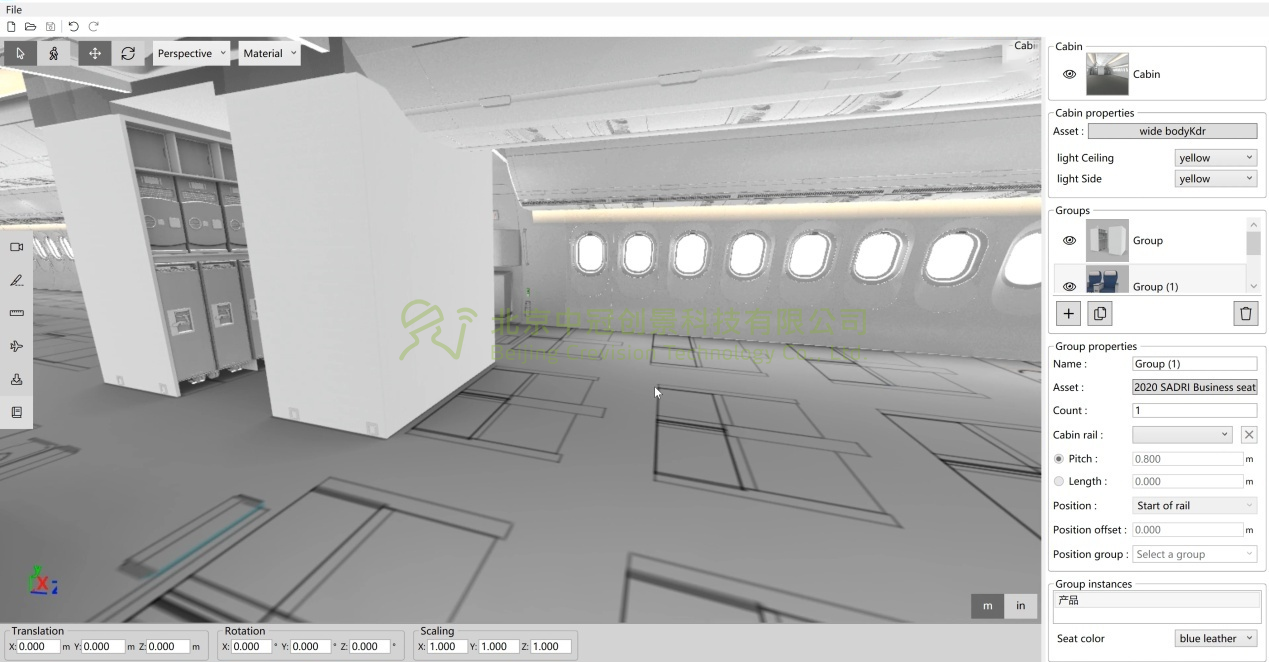

案例圖片
